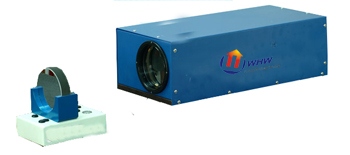

MC030系列高精度電子自準直儀
MC030系列（YRHP）
一、YRHP型高精度電子自準直儀產品簡介：
YRHP型高精度電子自準直儀是我公司現有自準直儀產品線中精度最高的設備，整機采用了堅固穩定的機械設計及專為高精度測量設計高質量大口徑長焦距（F=1000mm）光學物鏡，結合了我公司電子目鏡專利技術、高分辨率圖像傳感技術和高精度嵌入式數字圖像處理技術，可同時對兩個方向的角度進行測量，并提供最高0.003角秒的分辨率及高達0.03角秒的中心區測量精度。
YRHP的光學系統采用了100mm的大口徑、高像質、低像差和低畸變的光學設計技術，同時使用了我公司專為本型號產品開發的調校和校準軟硬件技術，結合高分辨率的圖像傳感應用技術，從而保證了儀器的整機高分辨率和高精度。儀器采用了USB 2.0高速數據總線接口，可以和各類通用的USB顯示設備連接和應用；通過標配的無線遙控器，可實現最長15米的遙控距離，極大地提高了產品的易用性。
YRHP適合于要求極高測量精度的應用場合，如航空航天、高精度光學系統裝配等，同時也是各省市計量機構、高等院校和科研院所作為基準角度參考器具的理想選擇。
二、YRHP型高精度電子自準直儀產品特點：
1、0.003角秒分辨率;
2、0.03角秒中心測角精度;
3、XY雙軸同時測量;
4、電子目鏡;
5、科學級高分辨率CCD傳感器;
6、長壽命LED光源;
7、便攜式顯示控制器;
8、全數字信號處理;
9、即插即用USB接口;
10、豐富的測量選配附件;
三、YRHP型高精度電子自準直儀典型應用：
1、實驗室基準角度器具;
2、精密旋轉臺檢測;
3、航空航天;
4、光學產品裝配及調整;
5、精密機械安裝定位;
6、計量機構;
四、YRHP型高精度電子自準直儀技術參數：
|
型號 |
YRHP |
|
物鏡焦距 |
1000mm |
|
物鏡口徑 |
100mm (NA. = 90%) |
|
光源類型 |
大功率半導體光源（中心波長λ= 630nm） |
|
探測器 |
兩個科學級高分辨率傳感器 |
|
目鏡 |
軟件顯示的大視野電子目鏡 |
|
測量頻響 |
25Hz TYP. |
|
接口 |
USB 2.0 High Speed Interface |
|
測量距離 |
4米 |
|
最大讀數視場 |
1000" (arc sec. 角秒) |
|
分辨率 |
0.003″ (arc sec. 角秒) |
|
測量精度 |
±50" |
±0.03″ (arc sec. 角秒) |
|
±300" |
±0.05″ (arc sec. 角秒) |
|
重復性 |
0.01″ (arc sec. 角秒) |
|
外形尺寸（不含底座） |
495mm(L)×225mm(W)×190mm(H) | |
